製品実績

加工範囲

最大ワークサイズ ※実績

パイプHG(ホーニング)加工 Φ150(外径)×Φ80(内径)×600
旋盤加工 Φ380×95s0
5軸加工 Φ300×280
4軸加工 Φ250×400
放電加工 800×550×250
ワイヤーカット 800×800×200

※上記サイズ以外にも対応可能な場合もあります。お問合せください。

ロット数

試作品 1個~
量産品 1000個/月程度

対応素材

アルミ A7075、A2014、A6061、A5052、A4032など熱処理後各種アルミ
合金 Ti6AL4V、Ni201
ステンレス SUS303、SUS304、SUS630など
SPCC、S45C、S50C、SS400、SK95、SKD11、SCM415、435など
鋳物 AC4C、ADC3、FCD400など
C3604B、C1100BDHなど
樹脂 アクリル、POM、PP、PA、66N+G60%、PBT+G30%など

※上記素材以外にも対応可能な場合もあります。お問合せください。

弊社が苦手な加工

  • エンドミルで削った箇所、角度割り出しの、超高精度品
  • 対応可能素材以外の特殊材の加工
  • 要研摩品
  • 焼入れ品
  • 旋盤φ200以上の加工
  • フライス□400以上の加工
  • 重量30㎏以上のもの
  • 図面寸法、数量、表面処理、仕上げ処理、特記事項など品質要項が不明瞭な事案
  • 工作機械移動量の限界に近い加工(限界の60%以下を希望)

※上記にも対応可能な場合もあります。お問合せください。

製品実績

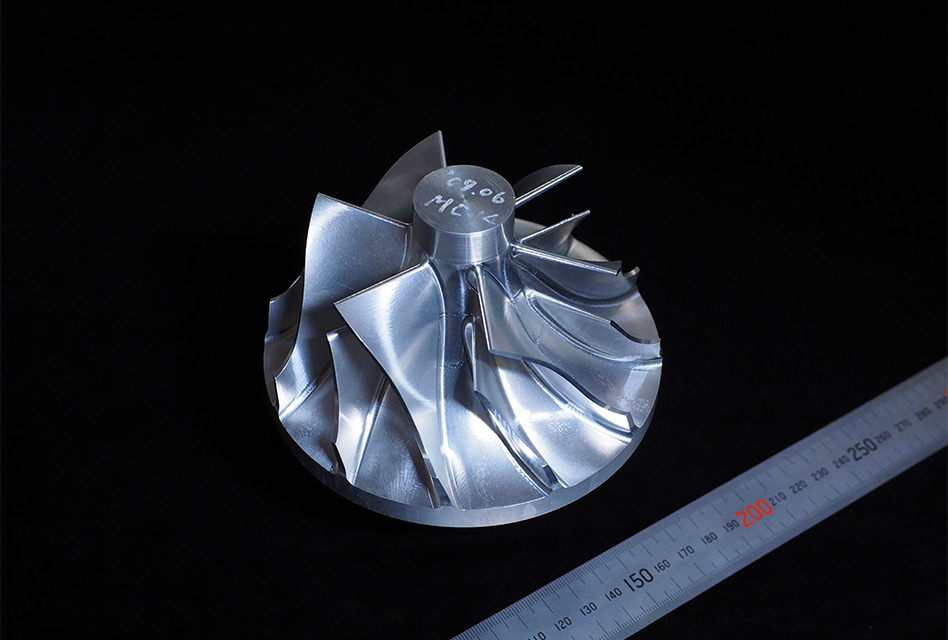

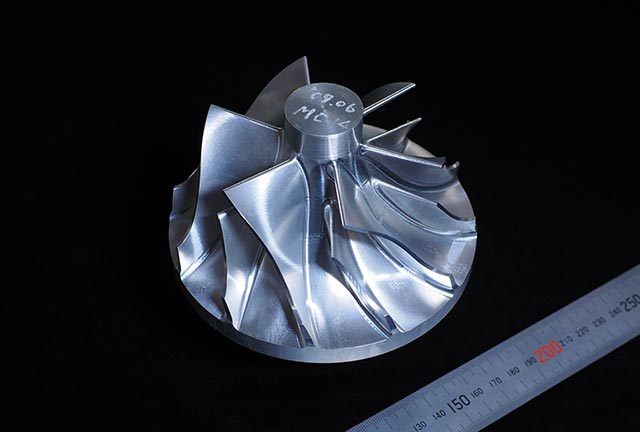

  • インペラー

    インペラー

    サイズ Φ100×80
    材質 A2014-T4
    精度 振れ
    加工工程 MC5軸加工
    特徴 同時5軸加工定番
    (製品ではありません)

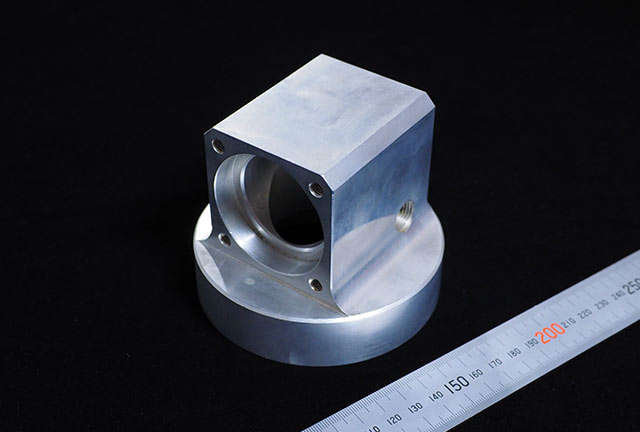

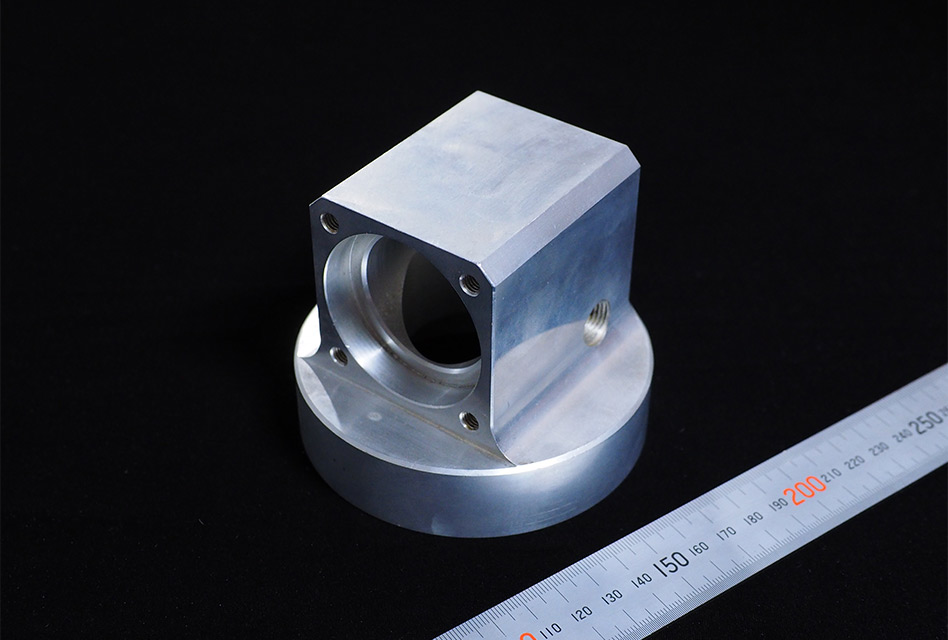

  • アンギュラヘッド

    アンギュラヘッド

    サイズ Φ90×120×120
    材質 A7075-T651
    精度 直角度、同芯度、位置度
    加工工程 MC4軸加工
    特徴 アンギュラヘッドツールの先端
  • 圧力容器

    圧力容器

    サイズ Φ80×150
    材質 A6061-T6(表面処理付)
    精度 1㎜厚み0.1以内
    加工工程 放電加工
    特徴 1㎜厚のセレーションが16条、深さは溝口元から70㎜あります。内径研磨済。

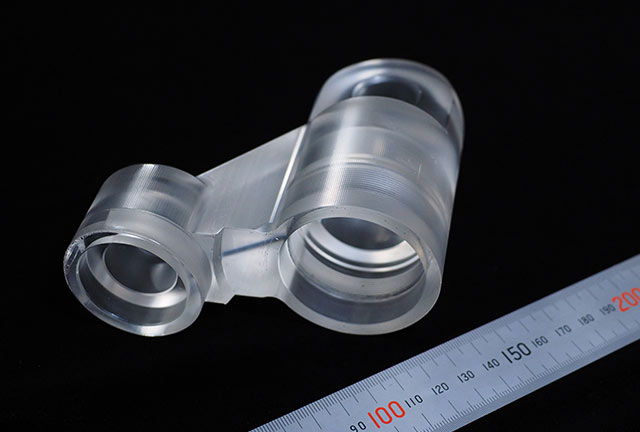

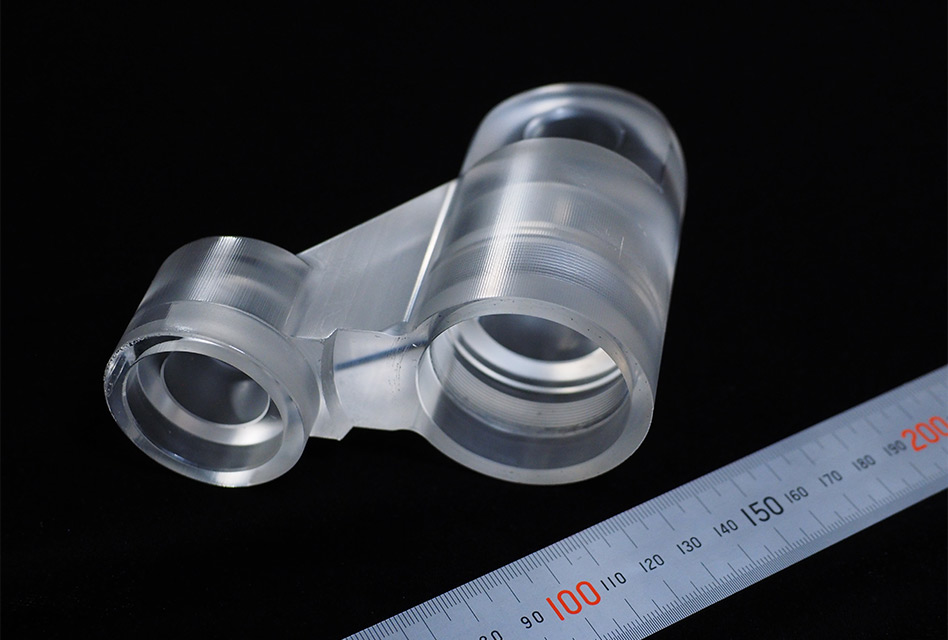

  • 樹脂部品

    樹脂部品

    サイズ 100×120×120
    材質 アクリル
    精度 透明度
    加工工程 MC4軸加工
    特徴 研究、検査等に実際パーツを透明部品で置き換え可能

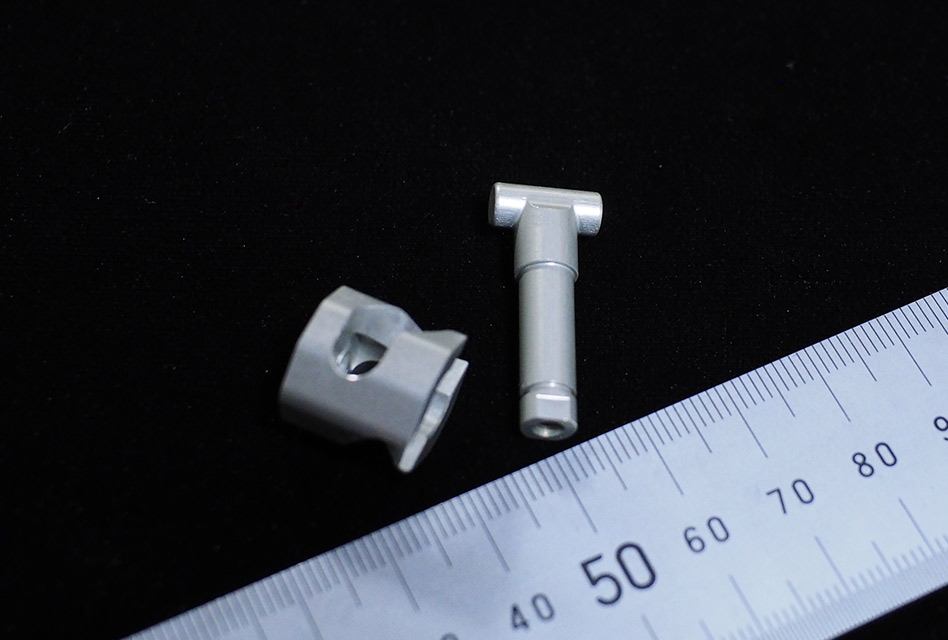

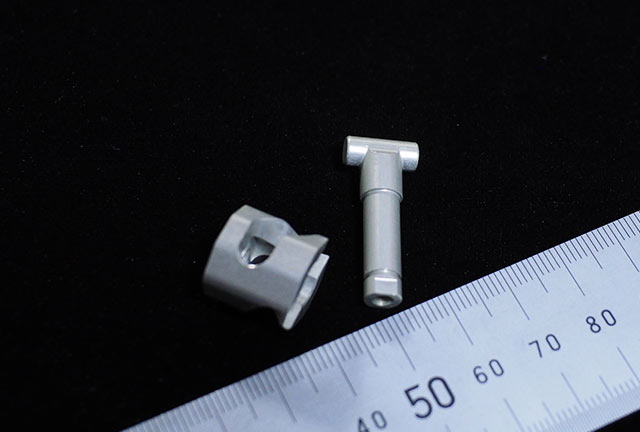

  • ラッチ

    ラッチ

    サイズ 10㎜程度
    材質 A6061-T6
    精度 螺旋カム
    加工工程 放電加工(MC4軸加工でも可)
    特徴 螺旋形状の加工
    放電加工時のA軸使用例

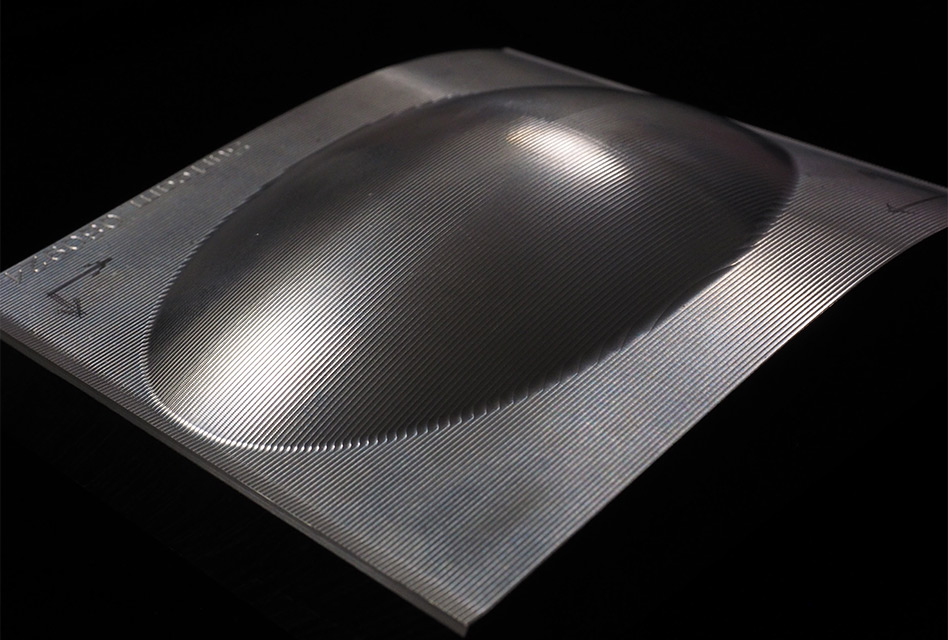

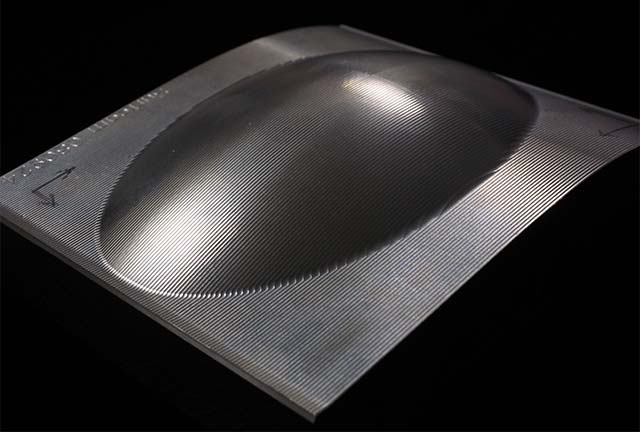

  • 自由曲面

    自由曲面

    サイズ 150×100
    材質 A6061-T6
    精度 CADで定義した形状再現性
    加工工程 3軸MC CAD/CAM
    特徴 幾何学的に定義しにくい図形を各社のCAMシステムによる加工パスのチェックをした時の加工サンプル

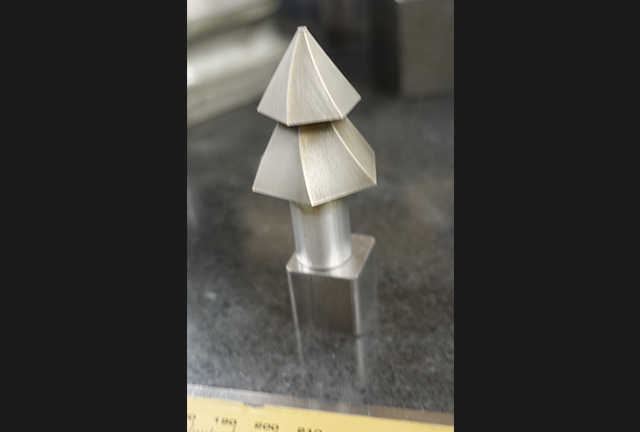

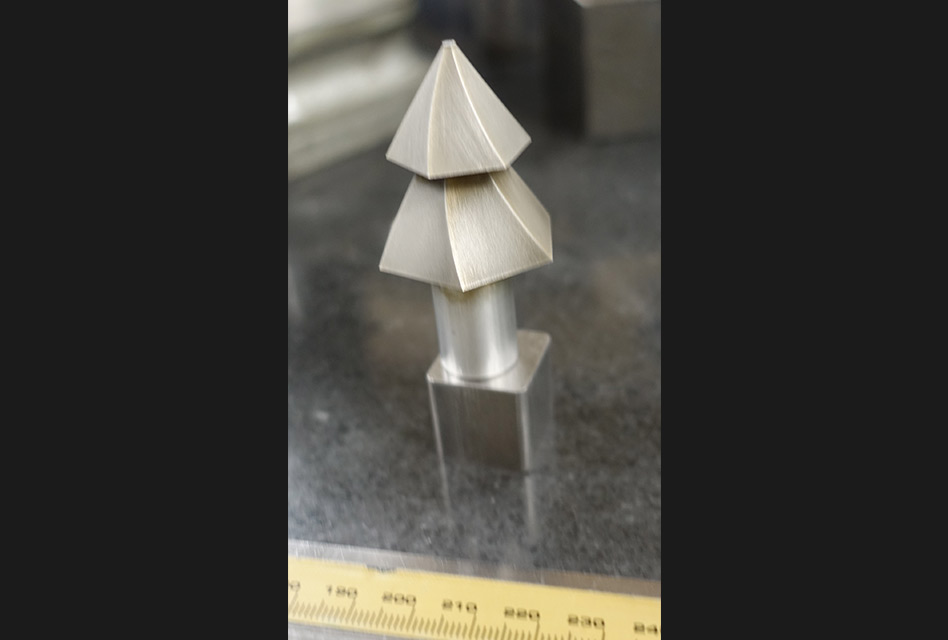

  • 加工サンプル

    加工サンプル

    サイズ Φ40×60
    材質 SUM22
    精度 ワイヤー板厚制御
    加工工程 ワイヤーカット
    特徴 インデックス(A軸)を使用してワンチャック加工しています。加工ワークの厚みが大きく変わっても加工制御に~

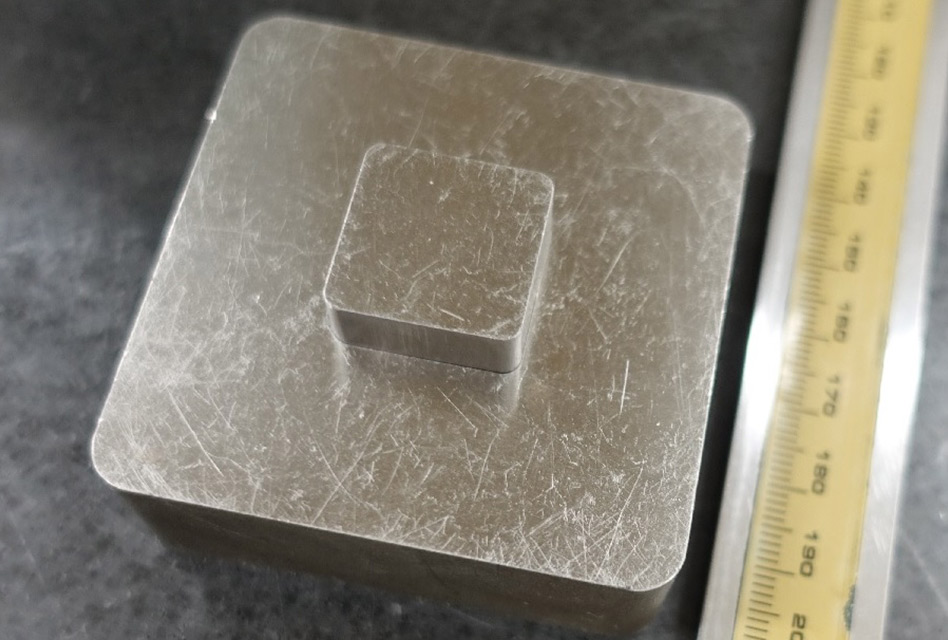

  • 金型加工サンプル

    金型加工サンプル

    サイズ 60×60×10
    材質 S50C
    精度 はめ合い精度0.015程度
    加工工程 ワイヤーカット
    特徴 パンチとダイ加工
  • ナット

    ナット

    サイズ M8
    材質 S45C
    精度 -
    加工工程 NC旋盤
    特徴 初歩的な丸くないワークの掴み例です。お見せできませんが型物ワークの掴み経験は豊富にあります。
